检重秤的称重系统硬件剖析

2024-08-07

检重秤是高精度的包装生产线的检重设备，可与各种包装生产线以及输送系统集成，主要用于在线检测产品重量是否合格并进行存档以便于后期溯源分析。

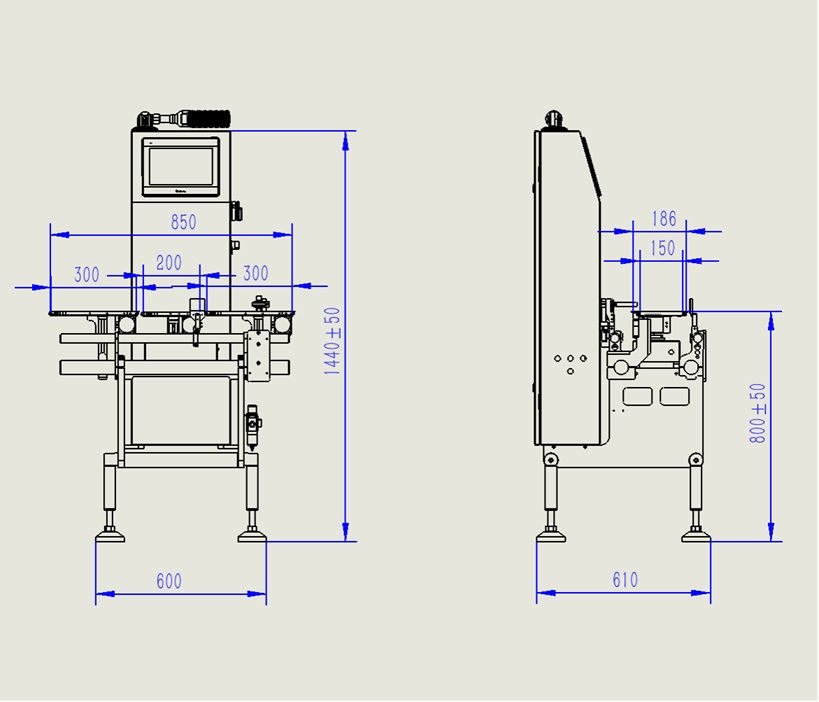

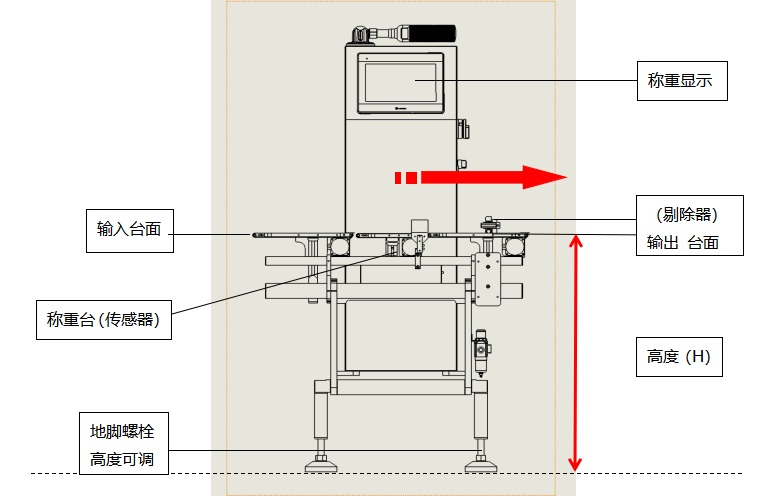

动态检重秤的硬件系统是整个测控系统的物理基础，针对测控系统功能的要求，对硬件系统进行了搭建与优化设计。在线检重秤系统的硬件主要包括以下几个部分：计算机、信号检测部分、信号调理电路、数据采集卡部分、控制部分和执行机构等部分组成。

一、计算机：整个测控系统数据采集、数据管理和控制决策的中心。

二、信号调理电路：对信号进行放大、激励、线性化、隔离和滤波处理。

三、信号检测部分：主要是指压力传感器，它们负责实时转换动态称重的质量信号，并将转换后得到的电信号传送给数据采集板部分。

四、称重显示控制器：由计算机根据控制设定参数进行处理，通过一定的控制算法得到控制结果，并将控制结果传送给执行机构。称重显示控制仪表可显示毛重、净重、最后一次称量值、最后一次称量值与设置标称值的差值。还可显示称量的总件数、欠重件数、超重件数、合格品件数。检重秤显示控制器还可输送多种统计信息,，并且可以通过通讯接口将有用的信息联网到管理计算机或通过打印机打印输出报表。

五、数据采集卡部分：包括数据采集卡及其配套设备，将采集到的数据进行A/D转换，传送到计算机进行进一步的分析处理;再将计算机输出的控制结果通过D/A转换，输出给控制部分。

六、执行剔除装置：根据被检物品的包装形式和特性，剔除装置可分为推出、倾翻下落、搬运等多种方式，执行机构根据控制结果进行相应的动作，及时剔除质量不达标的包装产品。（此项可视产品线特点进行调整）
